补偿器的类型及应用特点
标准的补偿器需要依据国家标准《GB/T12777-2008》并参考美国膨胀节商业协会《EJMA》等各行业标准设计制造，工作压力范围：0.1-6.0MPa、温度范围：-200-1300℃、公称通径：DN32-8000mm；包括轴向型、横向型、角向型及热风管线专用四大类多种规格的波纹补偿器。下面我们详细介绍下补偿器的分类应用及各种类型型号的特性特点：
1.轴向型内压式波纹补偿器（TNY型）
2.轴向型外压式波纹补偿器（TWY型）
14.内外压平衡式波纹补偿器（NP型）
1.轴向型内压式波纹补偿器（TNY型）
主要用于补偿轴向位移，也可以补偿横向位移或轴向与横向的合成的位移，具有补偿角位移能力，但一般不用来补偿角位移。
2.轴向型外压式波纹补偿器（TWY型）
主要吸收轴向位移，具有补偿量大，保温性能好，残余介质，可以排除等优点。
3.轴向型复式波纹管补偿器（FS型）
3.轴向型复式波纹管补偿器（FS型）
可以满足管道的轴向补偿，补偿量大，特点是性价比高。
4.轴向型复式拉杆波纹补偿器（FSL型）
4.轴向型复式拉杆波纹补偿器（FSL型）
结构简单，补偿量大，一般使用于疲劳次数较低环境，或者需要很大补偿量的管线。补偿量均为疲劳破坏次数1000次下的轴向补偿量。
5.轴向型无约束波纹补偿器（WY型）
5.轴向型无约束波纹补偿器（WY型）
“无约束”是因为以往的轴向型波纹补偿器对使用有较多约束条件而得名，无约束波纹管补偿器完全消除了以往轴向型补偿器对导向支架的要求，使用无约束波纹补偿器可使管道的所有支架间距可任意。
6.铰链波纹补偿器（JY型）
6.铰链波纹补偿器（JY型）
补偿管道由于热变形、机械变形和各种机械振动而产生的轴向、角向、侧向及其组合位移，具有耐压、密封、耐腐蚀、耐温度、耐冲击、减振降噪的功能，起到降低管道变形和提高管道使用寿命的作用。
7.大拉杆横向波纹补偿器（DLB型）
7.大拉杆横向波纹补偿器（DLB型）
大拉杆横向波纹补偿器可以补偿弯曲管段的横向位移和角位移。
8.小拉杆横向波纹补偿器（XLB型）
8.小拉杆横向波纹补偿器（XLB型）
可以补偿弯曲管段的横向位移和角位移，同时也可以补偿轴向位移。
9.直管压力平衡式波纹补偿器（ZYP型）
9.直管压力平衡式波纹补偿器（ZYP型）
能补偿管系的轴向位移，内压推力自身平衡，本结构产品可适用于不易设置固定支架的高物位直管线或大直径管线。
10.万向铰链波纹补偿器（WJY型）
10.万向铰链波纹补偿器（WJY型）
可以补偿任意平面内的角位移。所列出的角位移补偿量，为单一平面内允许的大补偿量。
11.万向铰链横向波纹补偿器（WJH型）
11.万向铰链横向波纹补偿器（WJH型）
用于补偿弯曲管段的横向位移。
12.曲管压力平衡补偿器（QYP型）
12.曲管压力平衡补偿器（QYP型）
安装在管道的拐弯处或与设备相连的空间管道上，能补偿轴向位移，横向位移，而不会对管道系统或其它设备生产内压推力。

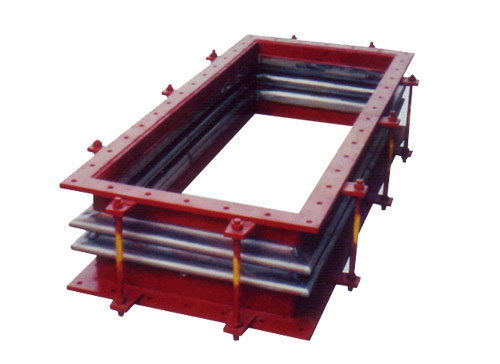

13.矩形波纹补偿器（JX型）
13.矩形波纹补偿器（JX型）
具有轴向，横向，角向补偿的功能。
14.内外压平衡式波纹补偿器（NP型）
能补偿管系的轴向位移，内压推力自身平衡，本结构可用于不宜设置固定支架的高物位置管线中。
15.直埋式波纹补偿器（ZMS型）
15.直埋式波纹补偿器（ZMS型）
主要适用于轴向补偿，同时具有超强抗弯能力，所以不考虑管道下沉的影响。其外壳及导向套筒保护下实现自由伸缩补偿，其它性能跟普通波纹补偿器相同。
16.煤粉管道专用三维波纹补偿器（MSW型）
16.煤粉管道专用三维波纹补偿器（MSW型）
适用于煤粉，热风气固两相流体，流速15~30m／s，工作温度60℃~450℃，风压≤500mmH2O的一次风，二次风，三次风管道任意方向位移补偿。适用于压力0.25Mpa带其它固体粉尘，颗粒的气固两相流体的热位移要求的管道系统。
17.高温轴向型补偿器（GWZ型）
17.高温轴向型补偿器（GWZ型）
可以补偿高温管道的轴向变形，是由一组或二组不锈钢波纹管和碳钢连接件组成，由于产品要承受高温，承温部分由耐火层（由工程按装施工）和隔温层（产品制作时完成）二部分组成。完全能满足用户对产品承温及产品使用寿命的需要。
18.非金属柔性补偿器
18.非金属柔性补偿器
可以补偿多方向，大大优于只能单式补偿的金属补偿器；补偿安装误差，由于管道连接过程中，系统误差在所难免，纤维补偿器较好的消除安装误差；消声隔震：纤维织物，保温棉本身具有吸声，隔震动传递的功能，能有效地减少锅炉，风机等系统的噪声和震动；无反推力：由于主体材料为纤维组织，无力的传递。用纤维补偿器可简化设计，避免使用大的支座，节省大量的材料和劳动力；良好的耐高温，耐腐蚀性；选用的氟塑料，有机硅材料具有较好的耐高温和耐腐蚀性能；密封性好；有比较完善的生产装配系统，纤维补偿器可保证无泄漏；体轻，结构简单，安装维修方便。价格低于金属补偿器，质量优于进口产品。
